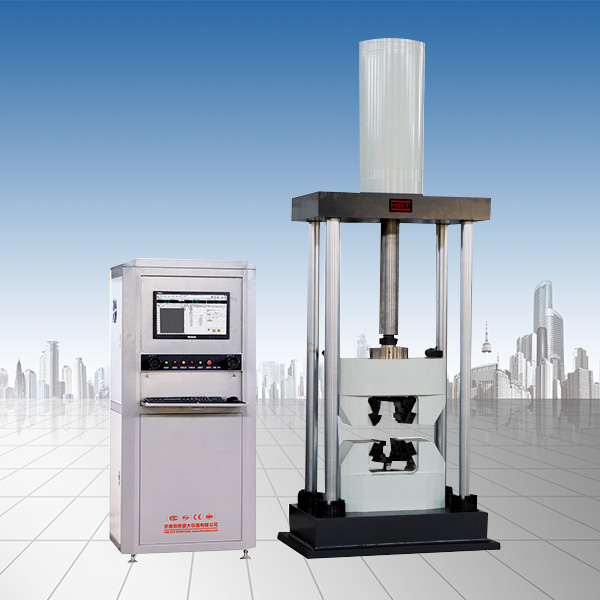

微机控制电液伺服单拉试验机(WAW-L系列）

产品分类：微机控制电液伺服万能试验机

产品概述：适用于钢铁行业高疲劳度的近视材料快速拉升试验。是我公司的新一代电液伺服拉升试验机产品，本机采用四立柱单拉式框架结构，实现双向油缸在一个空间内快速上升、下降调整试验空间和拉压双向全自动控制，高精度试验力和应变传感器，都具有全程不分档全程具有唯一的一个分辨力的特点。Uyao零部件采用进口产品来保证其使用寿命和测试精度。

微机控制电液伺服单拉试验机(WAW-L系列）

主要用途

适用于钢铁行业高疲劳度的近视材料快速拉升试验。是我公司的新一代电液伺服拉升试验机产品，本机采用四立柱单拉式框架结构，实现双向油缸在一个空间内快速上升、下降调整试验空间和拉压双向全自动控制，高精度试验力和应变传感器，都具有全程不分档全程具有的一个分辨力的特点。Uyao零部件采用进口产品来保证其使用寿命和测试精度。

功能介绍

1、具有三闭环功能，即可以进行应力、应变、闭环等控制方式，并可以进行无冲击切换，其应力速度和应变速率完全符合国标GB228-2002等其它拉升试验标准要求。

2、采用恒思盛大仪器有限公司研发的全数字多通达闭环测控系统（或根据用户要求采用德国DOLL公司EDC-220）。

3、采用拉伸双向法兰式负荷传感器，具有抗偏载能力，测量精度高，线性度好，避免了用油压传感器带来的诸多不利因素，影响力值测量的准确度。

4、采用原装进口密封件的高性能双向油缸，密封性好无渗油现象，随动阀独特的压力随动技术可以保证系统压力始终只比油缸需要的压力值高2Mpa，大大的节约了能源和发热。

5、采用Hydac公司的过滤器，使液压系统油液的清洁度更加能够得到保证，系统运行可靠、寿命长。

6、采用高压内齿和齿轮泵（专利二片式偏心填隙和径向及轴向压力补偿设计，效率高、压力脉动低、压力稳）和减震隔音设计的使噪音低于50dB

7、 Windows中文版实时控制实验软件，自动采集、处理试验数据，实时显示试验数据，负荷-变形曲线、负荷-时间曲线，可打印用户所需格式的实验报告。拉伸过程的原始数据自动保存于默认的文件夹中，可以再现拉伸曲线，重新分析试验结果。计算机可以将实验过程的原始数据导出，用Excel等工具重现拉伸曲线，验算各种数据。

8、试验机符合标准GB/T2611-92《试验机通用技术要求》和GB/T16826-1997《电液式万能试验机》的要求。

9、软件预留数据接口，方便于试验室间局域联网，便于试验数据管理。

技术参数：

产品型号	WAW-600L	WAW-1000L	WAW-1500L	WAW-2000L
主机结构形式	四立柱单拉式框架结构
试验力	600 kN	1000 kN	1500 kN	2000 kN
试验机级别	0.5级
试验力测量范围	0.2%-100%
试验力示值相对误差	Q示值的±0.5%
力分辨率	1/500000
变形测量装置	电子式引伸计/或非接触式引伸计
变形示值相对误差	Q示值的±0.5%
位移测量装置	光电编码器
位移示值相对误差	Q示值的±0.5%
位移分辨力	0.001mm
活塞移动速度	0.05-200（mm/min）无极调速/或定制
控制方式	三闭环控制和编程控制
控制模式	双独立自动控制模式
安全保护装置	试验力和位置控制具有硬件和软件过载保护，油温报警及高油压保护
有效拉伸空间	650mm
有效压缩空间	550mm
夹持方式	楔形夹持方式/对夹夹持方式
夹紧方式	液压自动夹紧
圆试样夹持直径	φ6-φ40mm	Φ13-φ60mm	Φ20-φ80mm	Φ20-φ100mm
扁试样夹持厚度	0-30mm	0-40mm	0-60mm	0-80mm
扁试样夹持宽度	80mm	80mm	100mm	120mm
上下压盘尺寸	325*325mm
弯曲支辊间距	600 mm
弯曲支辊宽度	140mm
活塞行程	600mm

(以上参数仅供参考，详细参数以真实设备为主)
